無錫海利達自動化儀器廠YK-101觸摸屏控制系統使用說明書（臺布折疊機）一、概述 YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。 本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

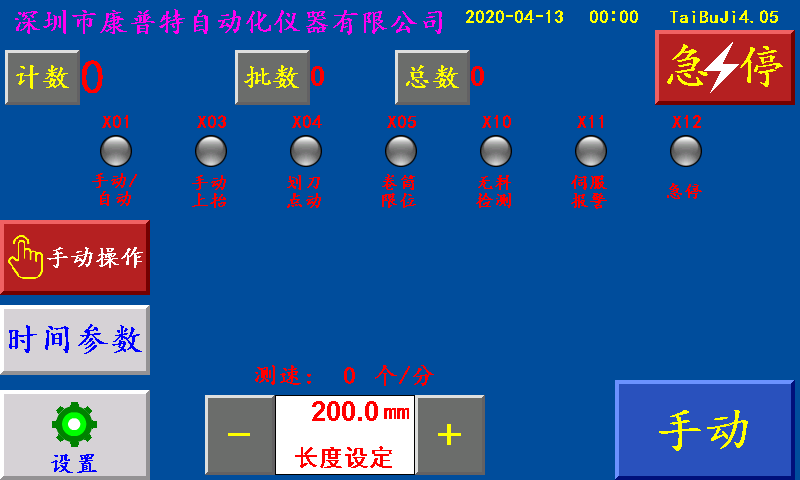

二、主頁 長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度） 計數/清零：?jiǎn)闻卫塾?jì)到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。 批數/清零：一批結束后，批數加“1”， 總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。 急停：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。 運行：按此鍵，主機正常運行。（長按3秒左右）

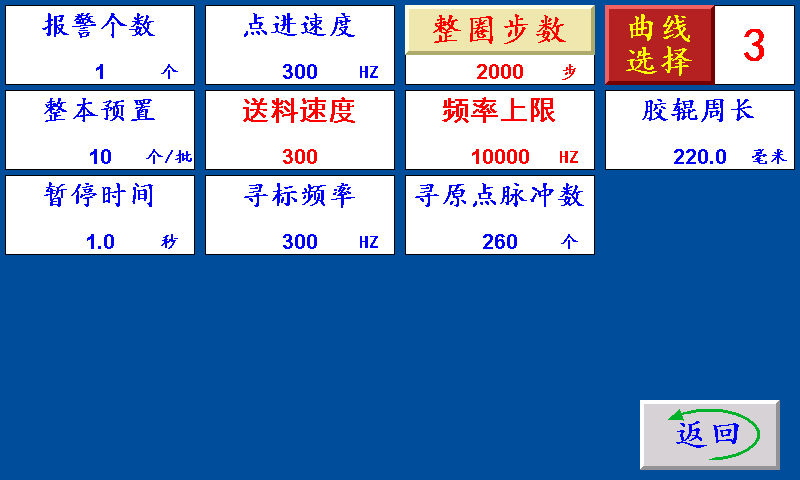

三、設置 整本預置：一批設定的個數，提前5個報警。單位：個 報警個數：一批結束前提前N個報警。 暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。 點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。 尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。 尋原點脈沖數：卷筒回原點限位時，提前尋原點脈沖數開始尋原點限位。 送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。 頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。 膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。 整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。 曲線選擇：1~9，步進電機默認1，伺服電機默認6

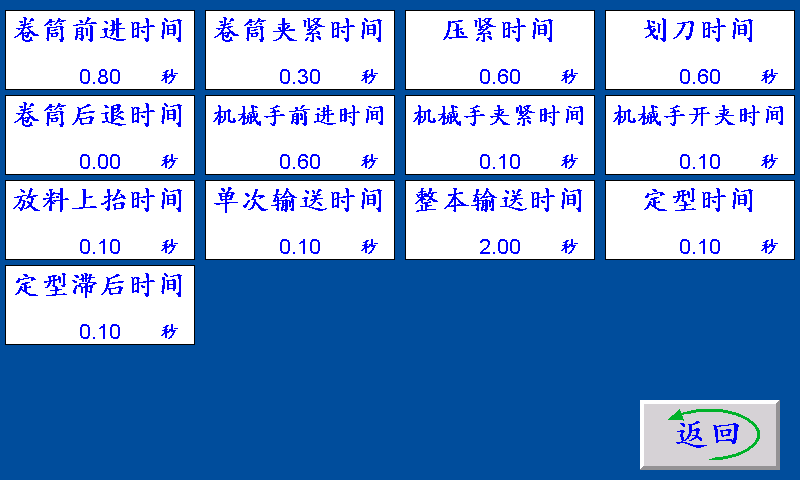

四、時間參數 卷筒前進時間：卷筒前進電磁閥輸出的時間。 卷筒后退時間：卷筒后退時，卷筒前進電磁閥關閉的時間。 卷筒夾緊時間：卷筒前進時間結束后，卷筒夾信號輸出卷筒夾緊時間。 放料上抬時間：卷筒夾緊時間結束后，放料上抬信號輸出放料上抬時間。 壓緊時間：卷筒步進（伺服）電機輸出卷料長度后，壓緊信號輸出壓緊時間。 劃刀時間：壓緊時間結束后，劃刀信號輸出劃刀時間后關閉。 機械手前進時間：卷筒回到原點限位后，機械手前進信號輸出機械手前進時間。 機械手夾緊時間：機械手前進時間結束后，機械手夾緊信號輸出機械手夾緊時間。 機械手開夾時間：機械手夾緊時間結束后，機械手前進信號關閉機械手開夾時間后，機械手夾緊信號關閉。 單次輸送時間：定型信號關閉滯后時間后，輸送帶輸出單次輸送時間。 整本輸送時間：定型信號關閉滯后時間并且數量到達一批后，輸送帶輸出整本輸送時間。 定型時間：機械手開夾后，定型信號輸出定型時間后關閉。 定型滯后時間：定型信號關閉定型滯后時間后，輸送信號開始輸出。

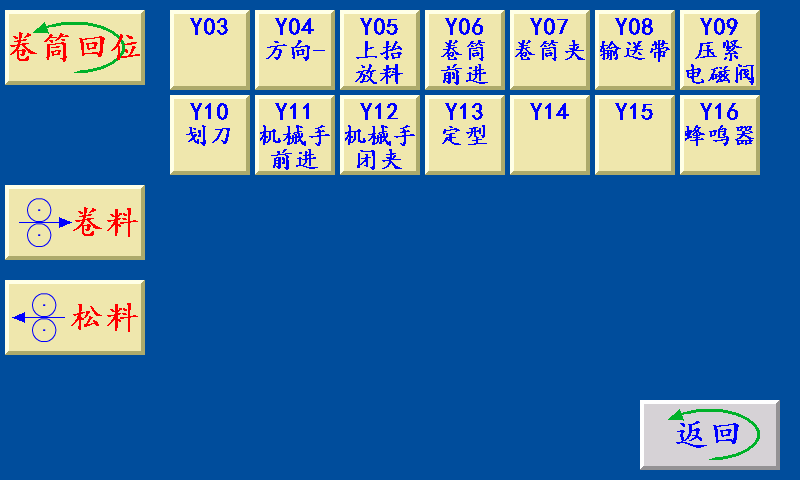

五、手動操作 卷筒回位：卷筒不在原點時，卷筒回到卷筒原點限位。 (注釋：黃色按鍵在停機狀態下，測試腳位是否正常) 六、外接附件 1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號 2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號 3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

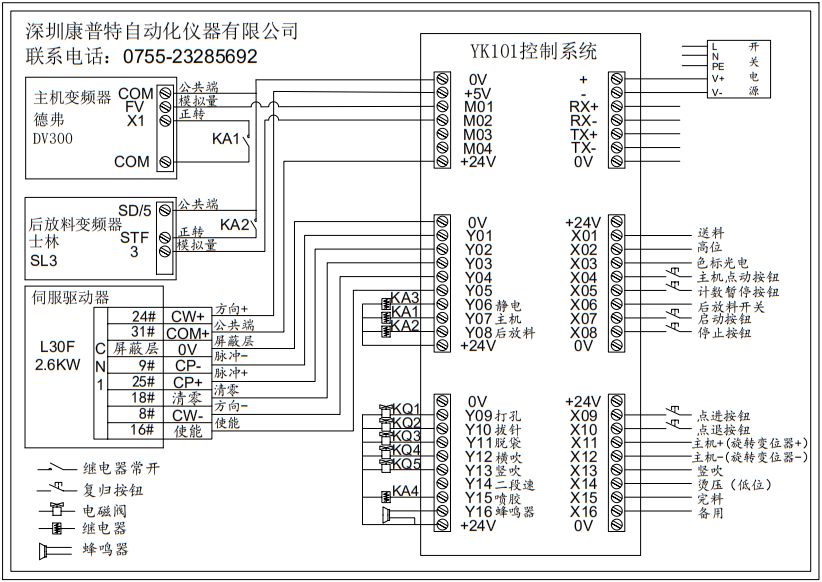

七、外部接線 輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V 02,- 02,+5V 03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬 06,TX- 06,M04 備用模擬
07,0V 07,+24V 01,+24V 01,0V 02,X01 手動/自動 02,Y01 (CP-脈沖) 03,X02 03,Y02 (CP+脈沖) 04,X03 手動上抬 04,Y03 05,X04 劃刀點動 05,Y04 (CW-方向) 06,X05 卷筒限位 06,Y05 上抬放料信號(0V) 07,X06 07,Y06 卷筒前進信號(0V) 08,X07 08,Y07 卷筒夾緊信號(0V) 09,X08 09,Y08 輸送帶信號(0V) 10,0V 10,+24V
01,+24V 01,0V 02,X09 02,Y09 壓緊信號(0V) 03,X10 無料檢測 03,Y10 劃刀輸出(0V) 04,X11 伺服報警 04,Y11 機械手前進信號(0V) 05,X12 急停 05,Y12 機械手閉夾信號(0V) 06,X13 06,Y13 定型信號(0V) 07,X14 07,Y14 08,X15 08,Y15 09,X16 09,Y16 蜂鳴器(0V) 10,0V 10,+24V
----------------------------------
|
