無錫海利達自動化儀器廠

YK-101觸摸屏控制系統

使用說明書（雙通道極限版）

一、概述

YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

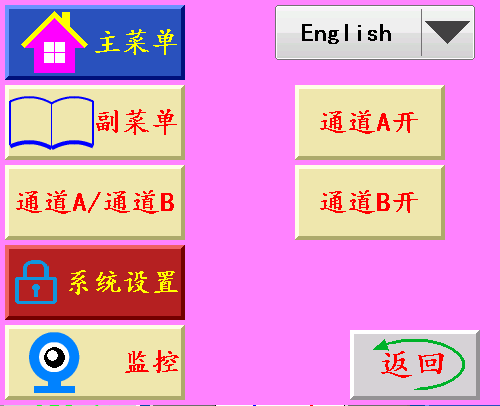

二、設置

English/中文：中文和英文界面切換按鍵。

系統設置：按此鍵輸入正確的密碼，方可進入。

主菜單：按此鍵進入主菜單設置界面。

副菜單：按此鍵進入副菜單設置界面。

通道A/通道B：按此鍵進入通道A、B設置界面。

監控界面：按此鍵進入監控界面

通道A開：按下此鍵，通道功能A關閉

通道B開：按下此鍵，通道功能B關閉

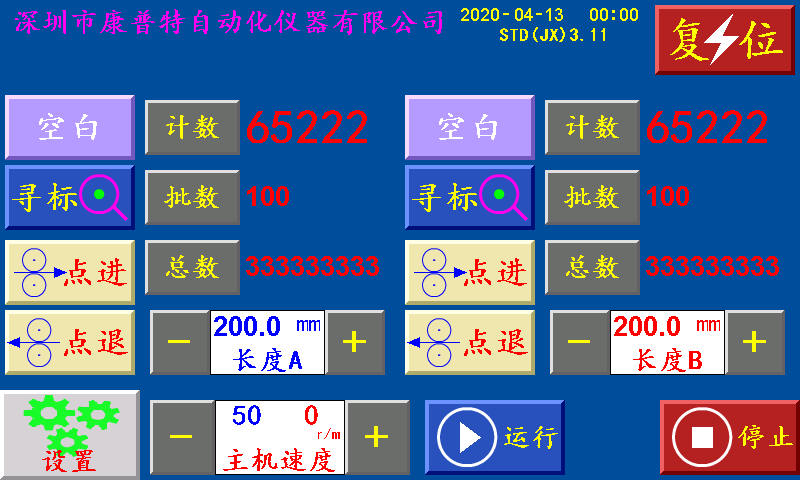

三、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

主機速度：控制主機加減速快慢。

計數開/關：控制每次送料是否需要計數。

計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 　　　　　　　　

當‘尋標’鍵選擇“空白”時，按此鍵無效

點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a數”，按此鍵計數減1。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止/超速/暫停/脫標/斷料，六種狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

超速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“超速”。

暫停：當機型選擇“暫?！睍r一批結束停機N秒后主機自動開機。

脫標A/B：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。

　　斷料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“斷料”。主機停止?fàn)顟B(tài)下X15檢測到斷料信號時，蜂鳴器報警，顯示故障“斷料”。（按“停止”清除故障）

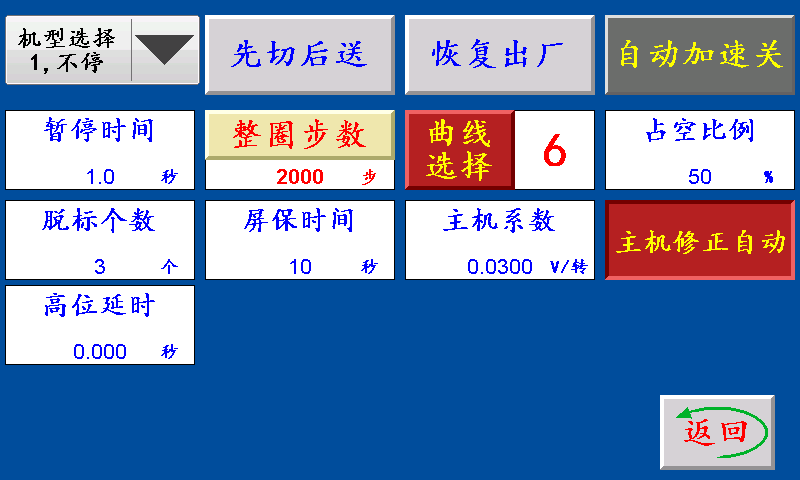

四、主菜單

不停/暫停/停機：“不停”：一批結束主機不停，繼續正常工作。

　　　　  “暫停”：一批結束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

“空切”：一批結束主機繼續空切，脫袋滯后時間結束后繼續送料。

曲線慢速/曲線中速/曲線快速/曲線高速，4種不同的曲線切換。

先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。

　　　　　　　　“先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。

恢復出廠：按此鍵恢復出廠設置（慎用）。

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

占空比例：“自動送料”時，主機運行一個周期送料所占的時間比例。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

高位延時：在停機的時候，主機上升的最高位的位置。該設定值越大，停的位置越高。

自動加速關/自動加速開：自動加速關：自己調節送料速度

自動加速開：根據設定的袋長等自動調節送料速度

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

主機系數：控制主機速度快慢。

主機修正手動/主機修正自動：

主機修正手動：手動調節主機系數來改變主機速度

主機修正自動：自動修正好主機速度對應的主機系數大小。

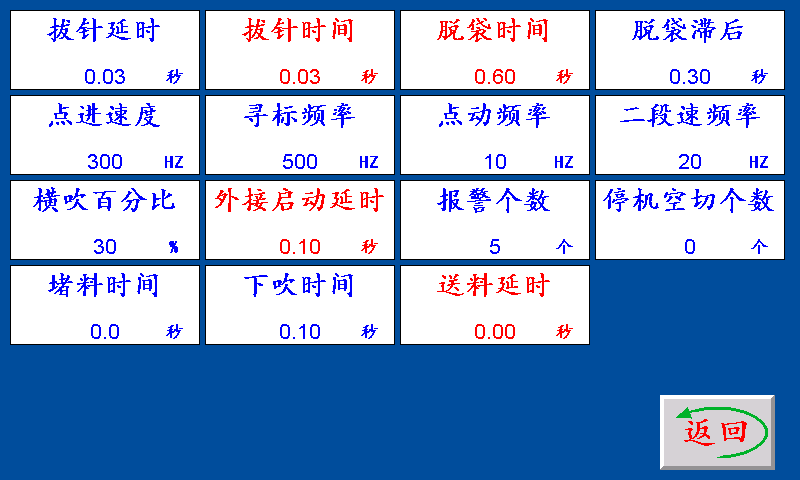

五、副菜單

拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。

拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。

脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開

脫袋滯后：一批結束后脫袋信號關閉后持續的時間。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。

二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。

橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

報警個數：一批結束前提前N個報警。

停機空切個數：每次停機時，主機需要空切的次數。

堵料時間：連續收到堵料信號“堵料時間”后，主機高位停止，顯示故障“堵料”

靜電延時：高位停機時，“靜電延時”的時間過后關閉。

送料延時：下一次送料時，延時送料延時時間后開始送料。

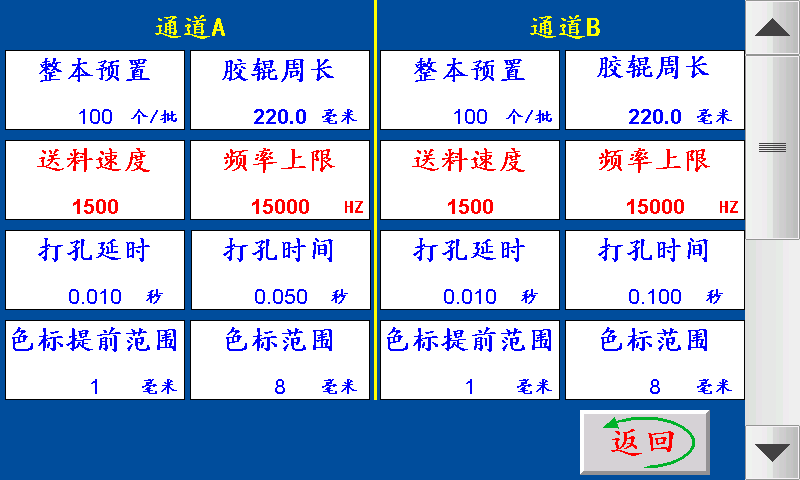

六、通道A/通道B

整本預置：一批設定的個數，提前5個報警。單位：個

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

打孔延時：一批結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

停機回縮長度：每次停機后，送料往回縮的長度

停機空切個數：每次停機時，主機需要空切的次數。

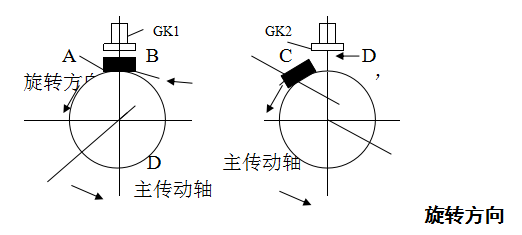

七、輸入傳感器邏輯關系圖

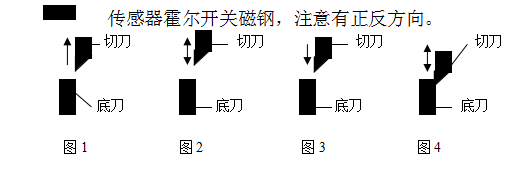

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。

B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。

C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。

D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。

A’取樣邏輯位置，位于A與D之間。

八、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

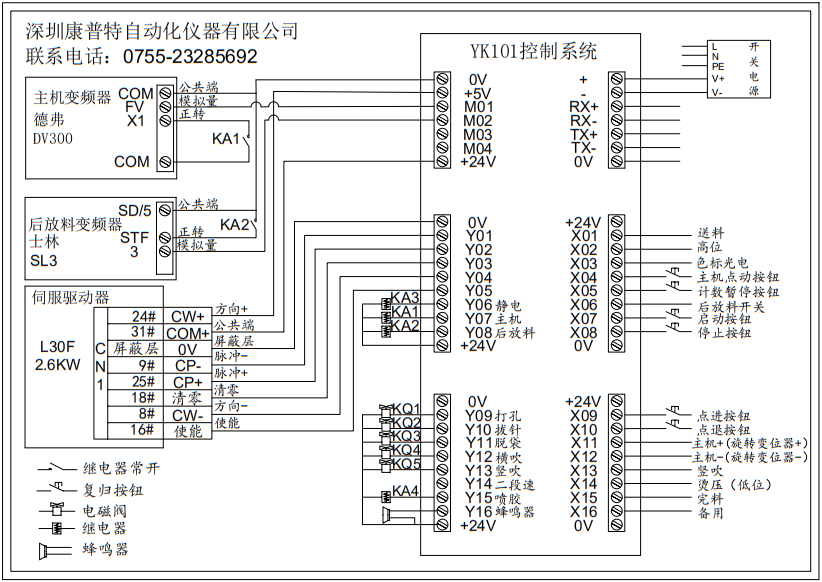

九、外部接線

輸入信號接線端子（0V）    　　　　   輸出信號接線端子（0V）

01,+（DC24V接入）                      01,0V 　　

02,-                              02,+5V
03,RX+  　　　　　　　　　　             03,M01 主機模擬

04,RX- 　　                        04,M02 放料模擬
05,TX+ 　　　　　　　　　　　　           05,M03 備用模擬

06,TX-   　　　　  　　              06,M04 備用模擬

07,0V                              07,+24V

01,+24V                            01,0V 　　

02,X01  GK1送料                      02,Y01 (CP-脈沖)

03,X02  GK2極限                      03,Y02 (CP+脈沖)

04,X03  色標光電A                     04,Y03 伺服清零A

05,X04  色標光電B                     05,Y04 脈沖B

06,X05  外接點進B                     06,Y05 (CW方向A)

07,X06  外接點退B                     07,Y06 伺服清零B

08,X07  外接啟動                      08,Y07 主機輸出信號(0V)

09,X08  外接停止                      09,Y08 (CW方向B)

10,0V                              10,+24V

01,+24V                             01,0V

02,X09  外接主機點動                   02,Y09 二段速輸出(0V)

03,X10  主機+                        03,Y10 拔針輸出(0V)

04,X11  主機-                        04,Y11 脫袋輸出(0V)

05,X12                             05,Y12 橫吹輸出(0V)

06,X13                             06,Y13 靜電輸出(0V)

07,X14  堵料                        07,Y14 打孔A輸出(0V)

08,X15  外接點進A 　　　　　　　　　　        08,Y15 打孔B輸出(0V)

09,X16  外接點退B                     09,Y16 蜂鳴器(0V)

10,0V                              10,+24V

----------------------------------
公司名稱：無錫海利達自動化儀器廠
電話：0510-85500218
