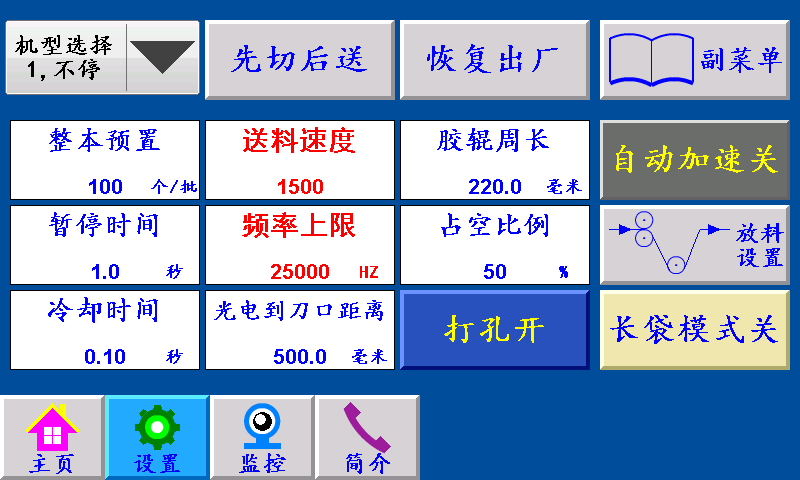

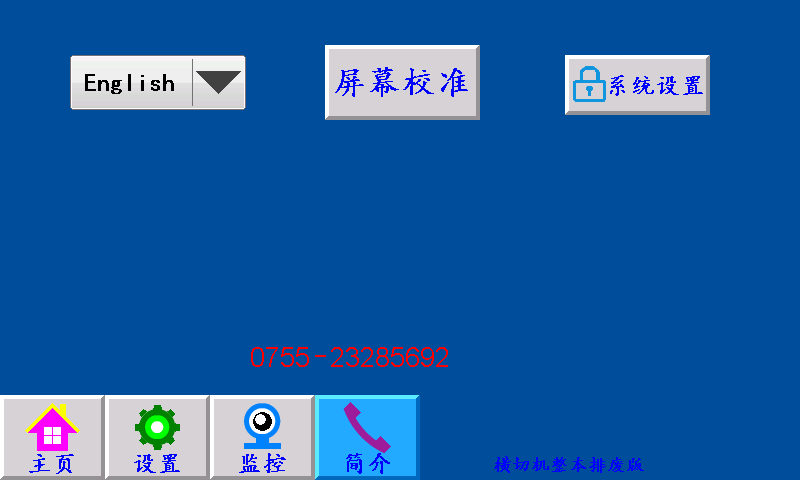

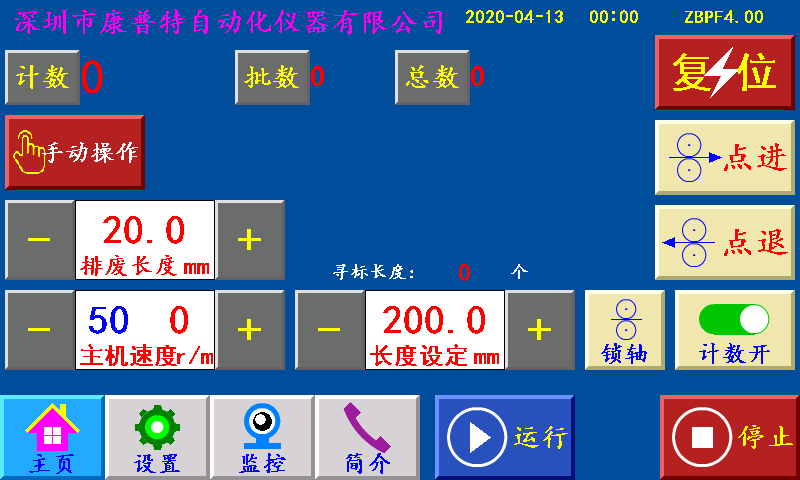

設置

不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。

　　　　  “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。

　　　　　　　　“先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。

放料設置：點擊此鍵進入放料設置界面修正當前主機模擬系數。

恢復出廠：按此鍵恢復出廠設置（慎用）。

副菜單：點擊此鍵進入副菜單界面。

整本預置：一批設定的個數，提前5個報警。單位：個

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

占空比例：“自動送料”時，主機運行一個周期送料所占的時間比例。

冷卻時間：長袋模式開下，主機切完袋子回到高位后進行冷卻的時間

光電到刀口距離：測試好光電到刀口距離并設定。

打孔開/關：控制是否需要輸出打孔信號。

自動加速關/自動加速開：

自動加速關：自己調節送料速度

自動加速開：根據設定的袋長等自動調節送料速度

長袋模式關/長袋模式開：

長袋模式關：主機不停

長袋模式開：主機切完袋子后高位冷卻暫停

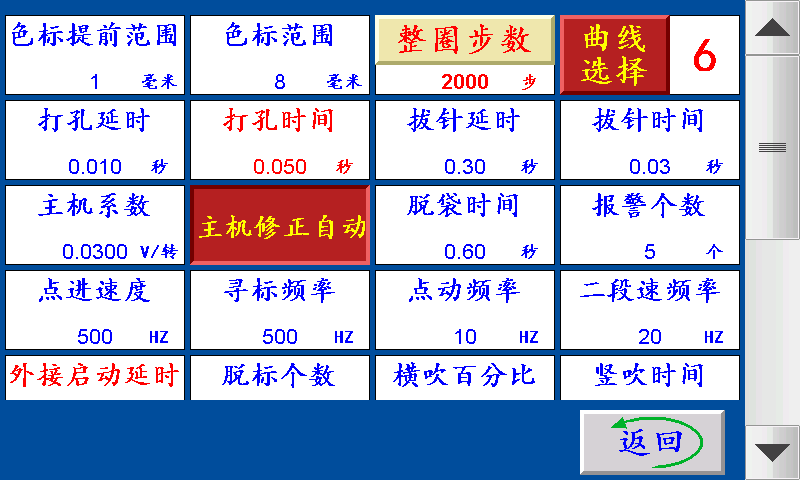

五、副菜單

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。

拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。

橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。

豎吹時間：由輸入點豎吹輸入控制豎吹信號輸出，時間由此參數來設定調節。

脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開。

報警個數：一批結束前提前N個報警。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。

二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

送料延時：下一次送料時，延時送料延時時間后開始送料。

屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

燙壓時間：遇到燙壓信號，主機信號關閉的時間。

總數停機個數：總數停機設置個數，總數到達設定個數時停機。

停機回縮長度：每次停機后，送料往回縮的長度

停機空切個數：每次停機時，主機需要空切的次數。

輔助百分比：輔助信號與送料同步，由送料長度的百分比提前結束輔助送料信號。

預退長度：每次送料后退回長度。

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線選擇：1~9，步進電機默認1，伺服電機默認6

主機系數：控制主機速度快慢。

主機修正手動/主機修正自動：

主機修正手動：手動調節主機系數來改變主機速度

主機修正自動：自動修正好主機速度對應的主機系數大小。

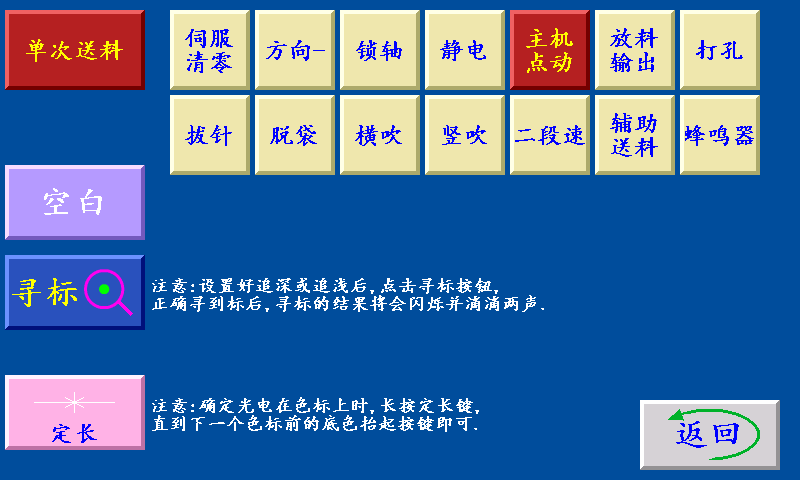

六、手動操作

單次送料：停機狀態下，點擊此鍵，送一次料后停止。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。

當‘尋標’鍵選擇“空白”時，按此鍵無效

(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

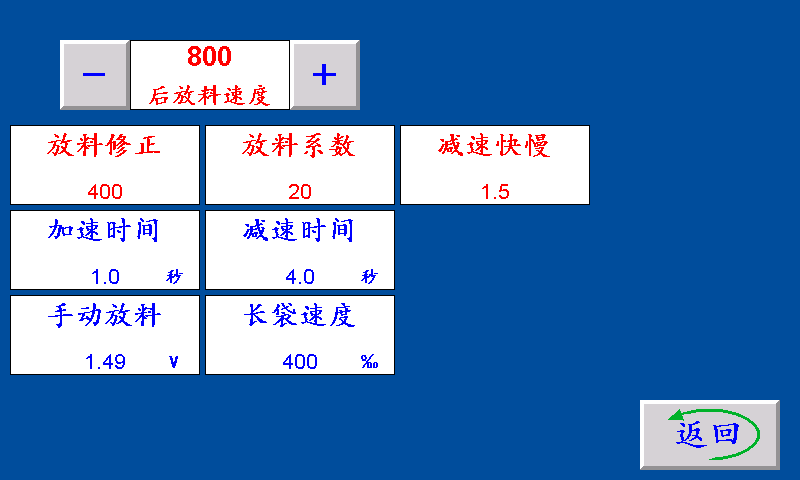

七、放料設置界面

后放料速度：控制后放料電機的轉速快慢。

手動放料：停機狀態下，手動放料的速度。

放料修正：控制后放料電機的加減速快慢，設定值越小越快。

放料系數：控制后放料速度加減變化的當量。

加速時間：主機啟動后，后放料起步加速到最高速所需的時間。

減速時間：主機停止后，后放料從最高速減到最低速所需的時間。

減速快慢：控制后放料減速變化的當量。

長袋速度：長袋模式開下，后放料的速度。

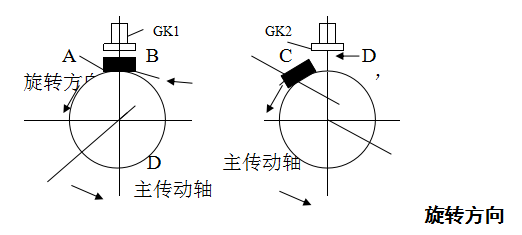

八、輸入傳感器邏輯關系圖

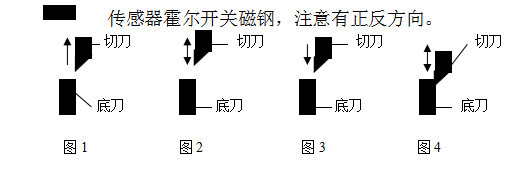

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。

B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。

C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。

D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。

A’取樣邏輯位置，位于A與D之間。

九、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

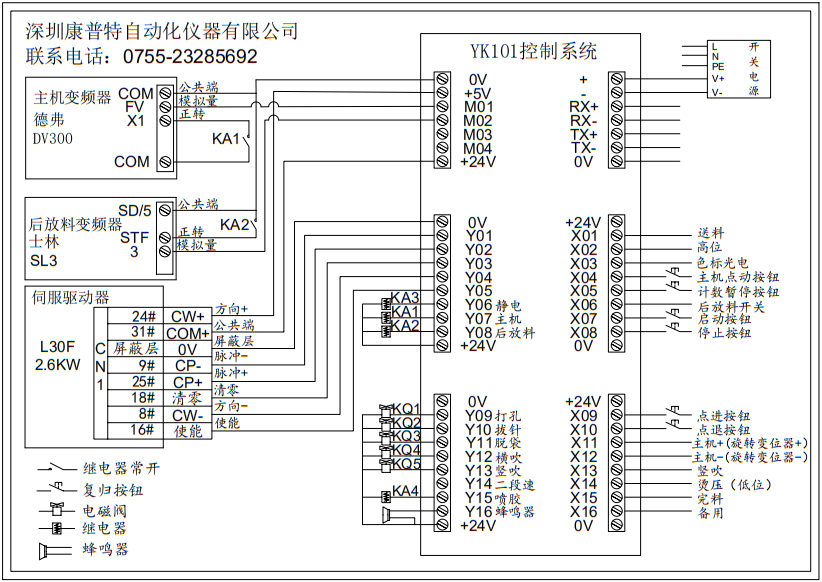

十、外部接線

輸入信號接線端子（0V）       輸出信號接線端子（0V）

01,+（DC24V接入）                01,0V

02,-                        02,+5V　　

03,RX+                      03,M01 主機模擬

04,RX- 　　                  04,M02 放料模擬
05,TX+                      05,M03 備用模擬

06,TX-   　　　　             06,M04 備用模擬

07,0V                        07,+24V


01,+24V                      01,0V

02,X01  GK1送料                02,Y01 (CP-脈沖)

03,X02  GK2高位                03,Y02 (CP+脈沖)

04,X03  色標光電               04,Y03 伺服清零

05,X04  外接主機點動             05,Y04 (CW-方向)

06,X05  計數開關               06,Y05 鎖軸輸出信號(0V)

07,X06  放料開關               07,Y06 靜電輸出信號(0V)

08,X07  外接啟動               08,Y07 主機輸出信號(0V)

09,X08  外接停止               09,Y08 放料開關信號(0V)

10,0V                       10,+24V

01,+24V                     01,0V

02,X09  外接點進              02,Y09 打孔輸出(0V)

03,X10  外接點退              03,Y10 拔針輸出(0V)

04,X11  主機+                04,Y11 脫袋輸出(0V)

05,X12  主機-                05,Y12 橫吹輸出(0V)

06,X13  豎吹輸入              06,Y13 豎吹輸出(0V)

07,X14  燙壓                07,Y14 二段速輸出(0V)

08,X15  完料輸入              08,Y15 輔助送料信號(0V)

09,X16  光電                09,Y16 蜂鳴器(0V)

10,0V                      10,+24V

----------------------------------
