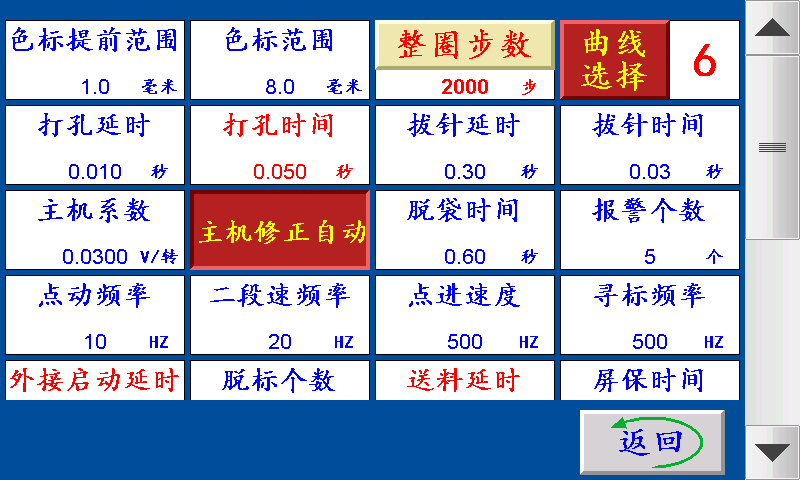

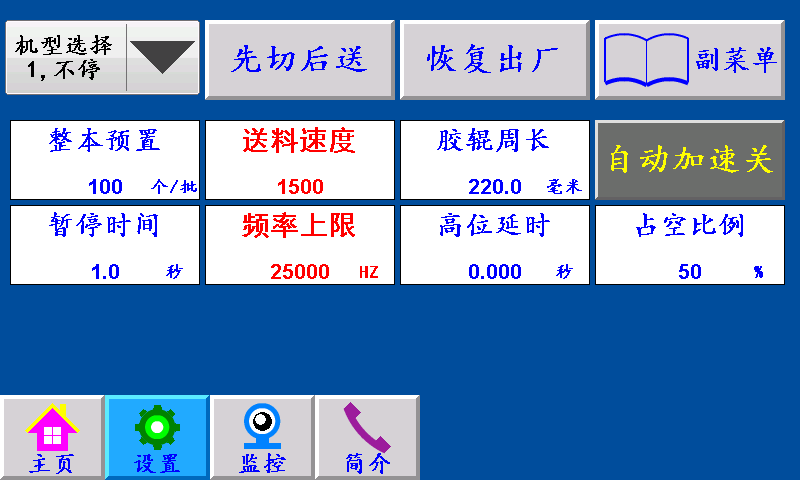

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。
色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。
打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。
打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。
拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。
拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。
脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開
橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。
豎吹時間：由輸入點豎吹輸入控制豎吹信號輸出，時間由此參數來設定調節。
報警個數：一批結束前提前N個報警。
點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。
二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。
點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。
尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。
外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。
脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。
送料延時：下一次送料時，延時送料延時時間后開始送料。
屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）
合刀延時：放料關閉時，延時該時間后合刀關閉時間。
整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。
曲線選擇：1~9，步進電機默認1，伺服電機默認6
主機系數：調節主機正常運行時的速度快慢。
主機修正手動/主機修正自動：
主機修正手動：手動調節主機系數來改變主機速度
主機修正自動：自動修正好主機速度對應的主機系數大小。
送料多走長度：主機運行過程中，料送結束后沒有檢測到補償信號，下一次送料補償伺服（步進）電機多走長度。
送料少走長度：主機運行過程中，料送結束后檢測到補償信號，下一次送料補償伺服（步進）電機少走長度。

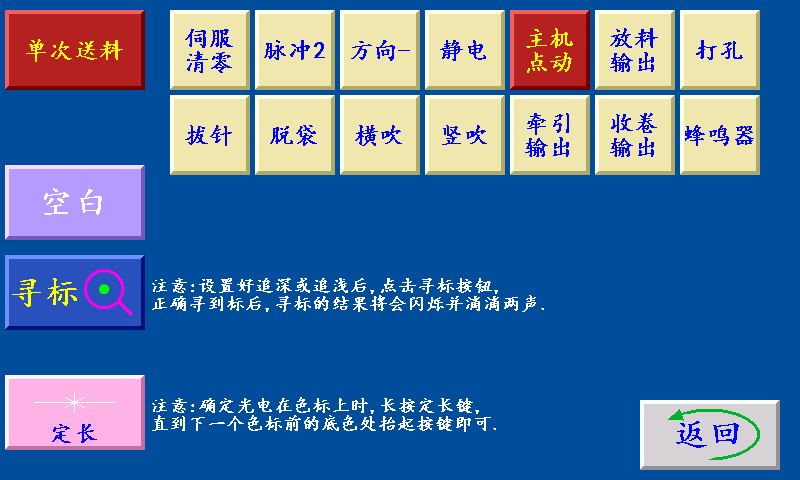

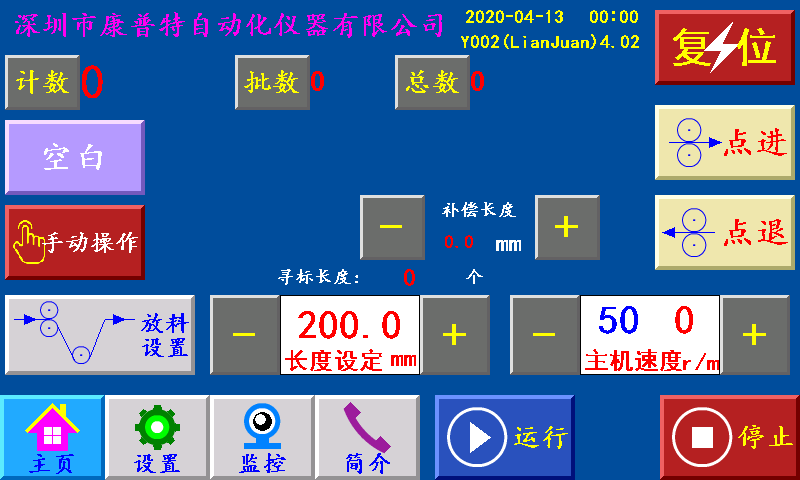

六、手動操作
單次送料：停機狀態下，點擊此鍵，送一次料后停止。
尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。
當‘尋標’鍵選擇“空白”時，按此鍵無效。
(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

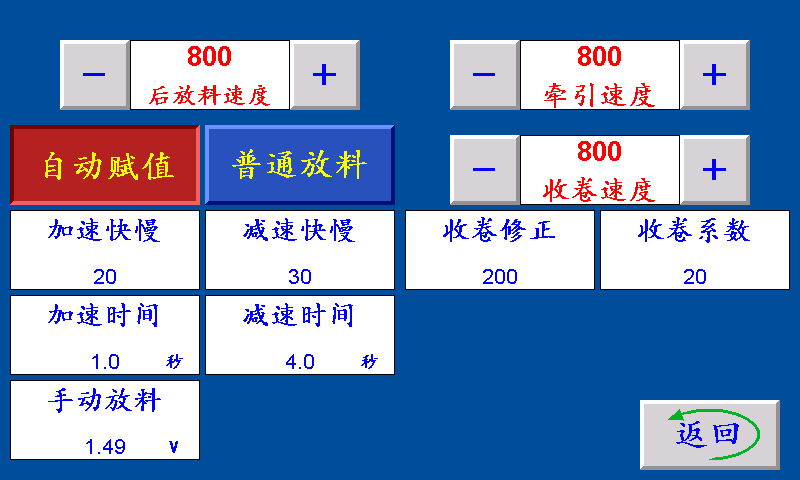

七、放料設置界面
后放料速度：控制后放料電機的轉速快慢。
手動放料：停機狀態下，手動放料的速度。
放料修正：控制后放料電機的加減速快慢，設定值越小越快。
加速快慢：控制后放料速度加速變化的當量。
減速快慢：控制后放料速度減速變化的當量。
加速時間：控制后放料起步時變化的加速時間。
減速時間：控制后放料停止時變化的減速時間。
手動賦值/自動賦值：
手動賦值：后放料速度設定好后不會自動改變。
自動賦值：在運行時，后放料速度會自動調整到合適的速度值。
普通放料/減速放料：
普通放料：檢測到放料開關信號時后放料減速，未檢測到放料信號時后放料加速。
減速放料：未檢測到放料開關信號時放料速度不變，檢測到放料開關信號時減速。
牽引速度：控制牽引電機的轉速。
收卷速度：控制收卷電機的轉速。
收卷修正：控制收卷電機的加減速快慢，設定值越小越快。
收卷系數：控制收卷電機速度加減變化的當量。

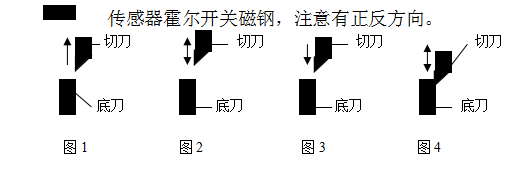

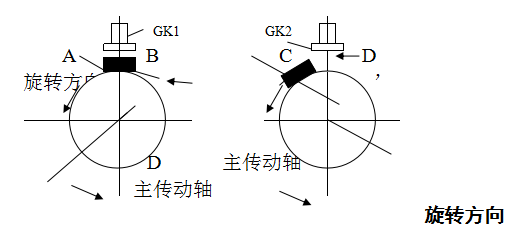

八、輸入傳感器邏輯關系圖
A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。
B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。
C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。
D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。
A’取樣邏輯位置，位于A與D之間。
九、外接附件
1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號
2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號
3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

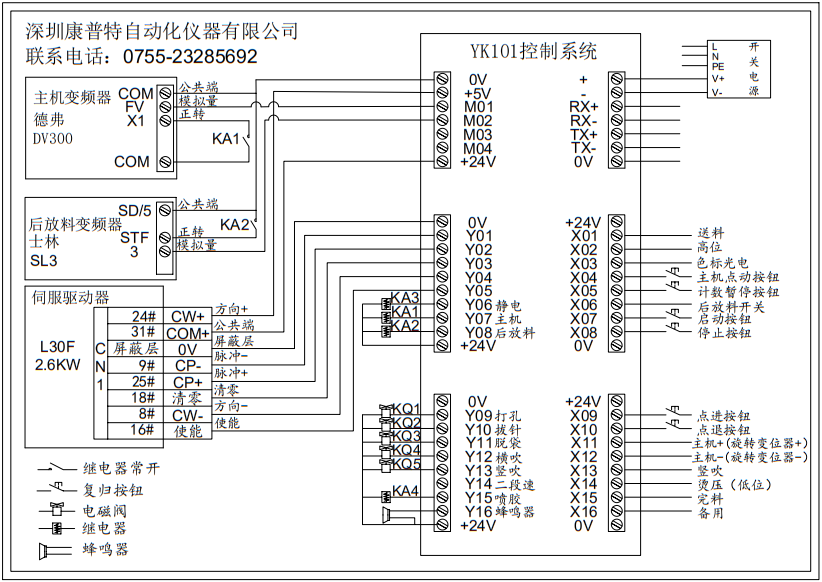

十、外部接線
輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V
02,- 02,+5V
03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬
05,TX+ 05,M03 備用模擬
06,TX- 06,M04 備用模擬
07,0V 07,+24V
01,+24V 01,0V
02,X01 GK1送料 02,Y01 (CP-脈沖)
03,X02 GK2極限 03,Y02 (CP+脈沖)
04,X03 色標光電 04,Y03 伺服清零
05,X04 外接主機點動 05,Y04 (CP2脈沖)
06,X05 計數清零 06,Y05 (CW-方向)
07,X06 放料開關 07,Y06 靜電輸出信號(0V)
08,X07 外接啟動 08,Y07 主機輸出信號(0V)
09,X08 外接停止 09,Y08 放料開關信號(0V)
10,0V 10,+24V
01,+24V 01,0V
02,X09 外接點進 02,Y09 打孔輸出(0V)
03,X10 外接點退 03,Y10 拔針輸出(0V)
04,X11 主機+ 04,Y11 脫袋輸出(0V)
05,X12 主機- 05,Y12 橫吹輸出(0V)
06,X13 豎吹輸入 06,Y13 豎吹輸出(0V)
07,X14 牽引開關 07,Y14 牽引輸出(0V)
08,X15 收卷開關 08,Y15 收卷輸出(0V)
09,X16 補償 09,Y16 蜂鳴器(0V)
10,0V 10,+24V
----------------------------------
